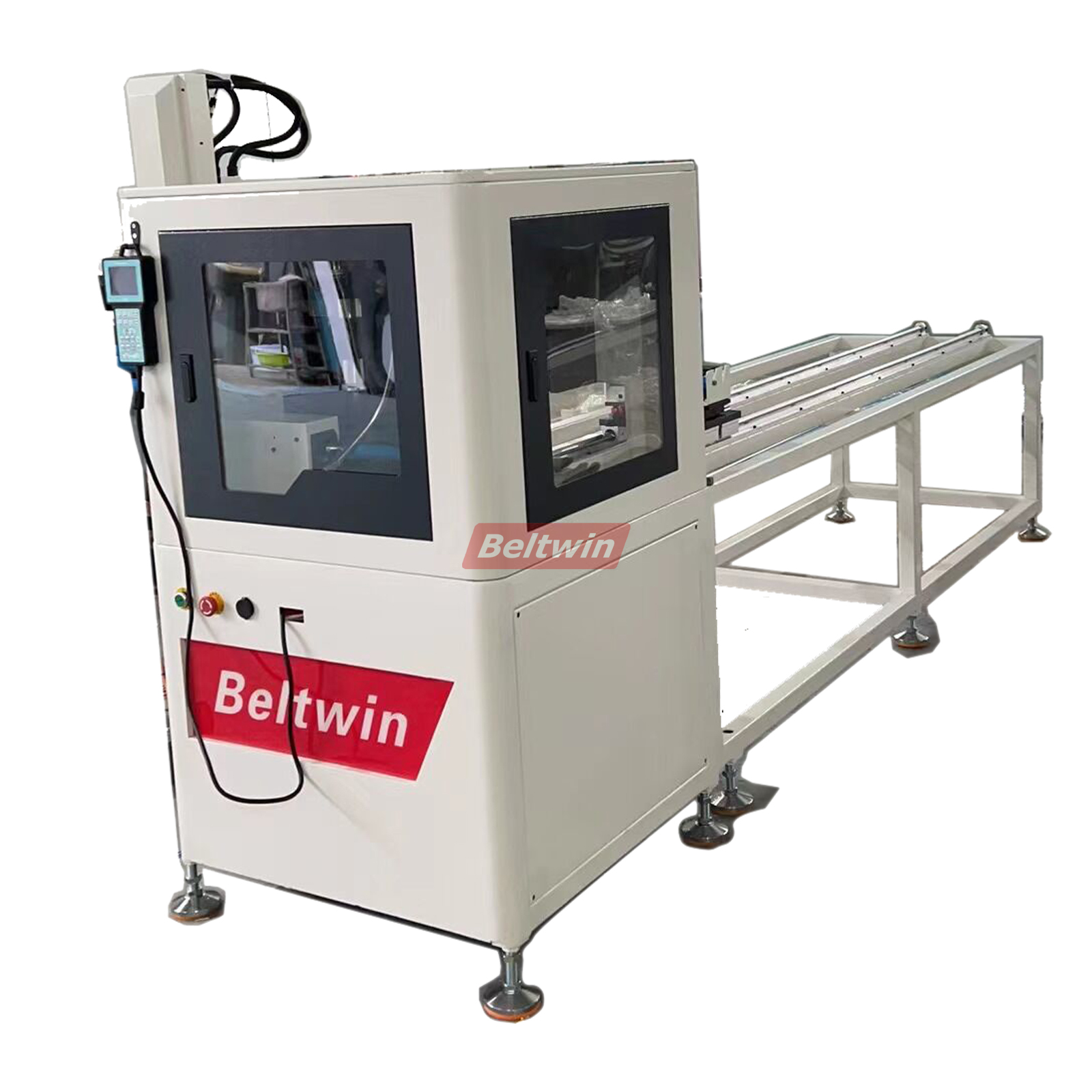

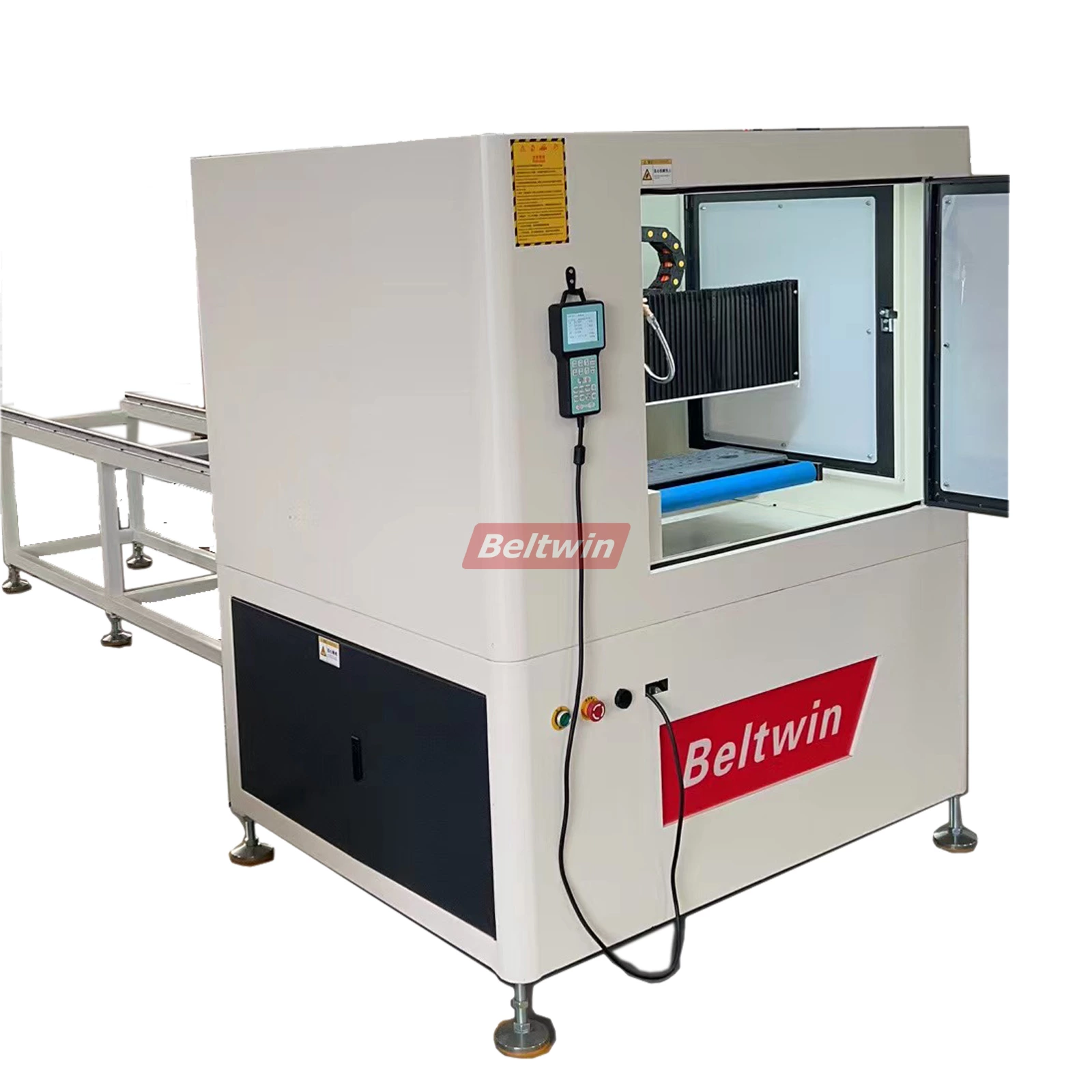

PortuguêsМашина для перфорации тайминг-ремней TD200T и TD500T
Эта машина может использоваться для различных видов обработки тайминг-ремней, включая нарезание пазов, перфорацию, фрезерование под счетверенку и удаление зубьев.
технический паспорт
| Модель | TD200T | TD500T |
| Мощность шпинделя | 800 Вт | 2.2 кВт |
| Скорость вращения шпинделя | 24000 об/мин | 24000 об/мин |
| Максимальная ширина ремня | 200 мм | 500 мм |
| Максимальная длина ремня | 6000 мм | 8000 мм |
| Минимальная длина ремня | 400 мм | 700 мм |
| Точность позиционирования | ±0.02 мм | ±0.02 мм |
| Размер лезвия | 3-6 мм | 3-12.7 мм |
| Формат инструкции | HPLG3D G-code | HPLG3D G-code |
| Хвостовик | Лаговое колесо | Лаговое колесо |
| Высота подачи | 150 мм | 150 мм |
| Максимальная скорость перемещения | 5000 мм/мин | 7000 мм/мин |
| Рабочая скорость | 5000 мм/мин |

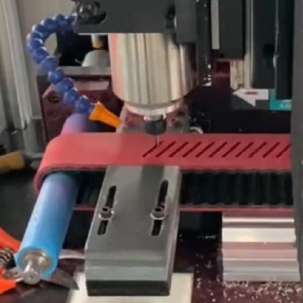

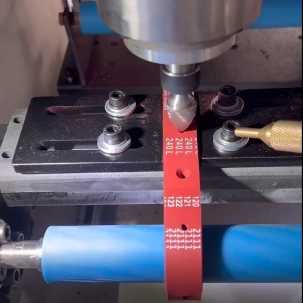

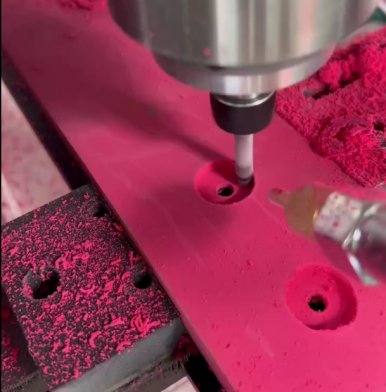

работа машины

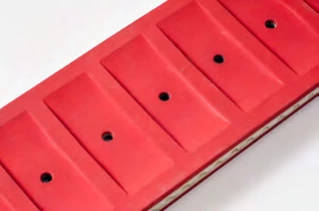

результат работы
настройка
| Станок с литым основанием | Литое алюминиевое основание |
| Шпиндель | Высокоточный винт с шариковыми гайками 2510 из Тайваня |
| Привод с редуктором | Отсутствует |
| Металлическая плита | Полностью закрытое |
| Система управления | Система управления четырьмя осями с ручным управлением |
| Охлаждение шпинделя | Воздушное охлаждение |
| Гантри | Прямоугольные алюминиевые трубы |
| Шпиндельные направляющие типа Y | Прямоугольные направляющие из Тайваня |
| Пылезащита | Ось X снабжена защитным кожухом |
| Генератор | Шаговый двигатель 57 |
| Графическое программное обеспечение | Программное обеспечение CAD, MASCAM, UG и др. |
| Провод | Авиационный высокоэластичный экранированный кабель |
