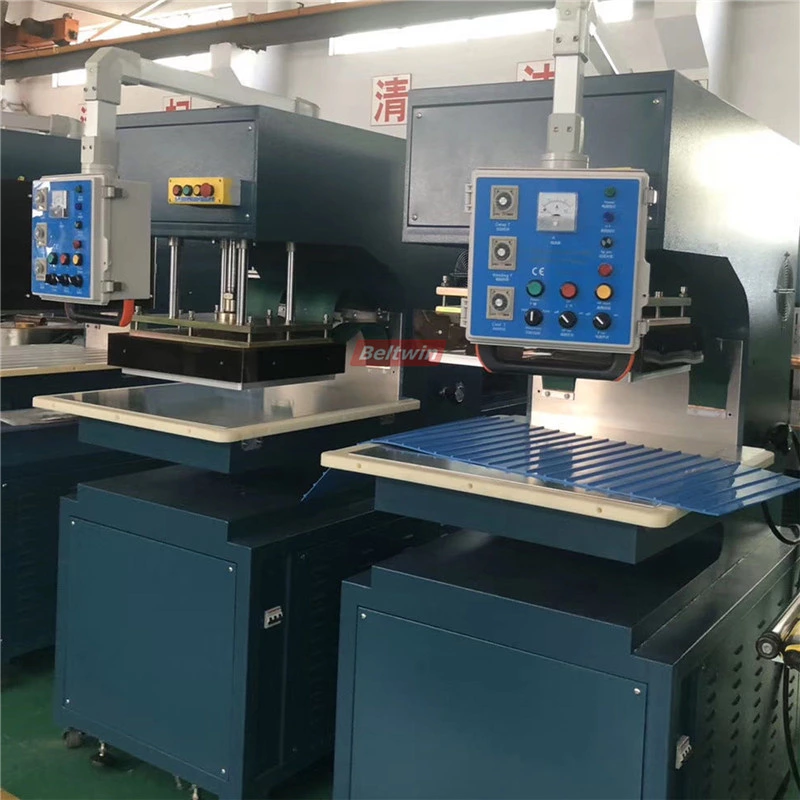

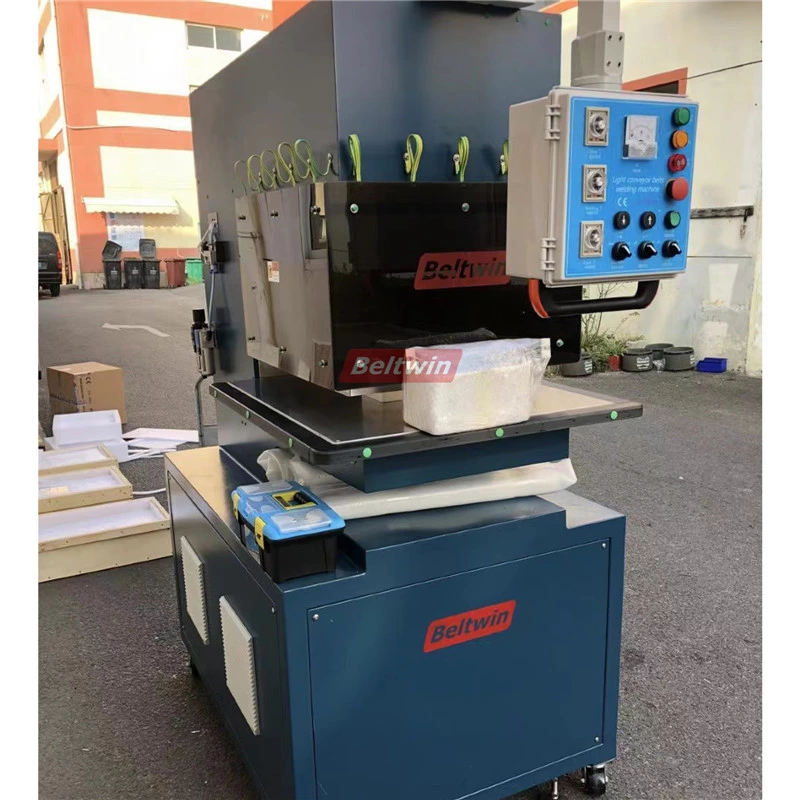

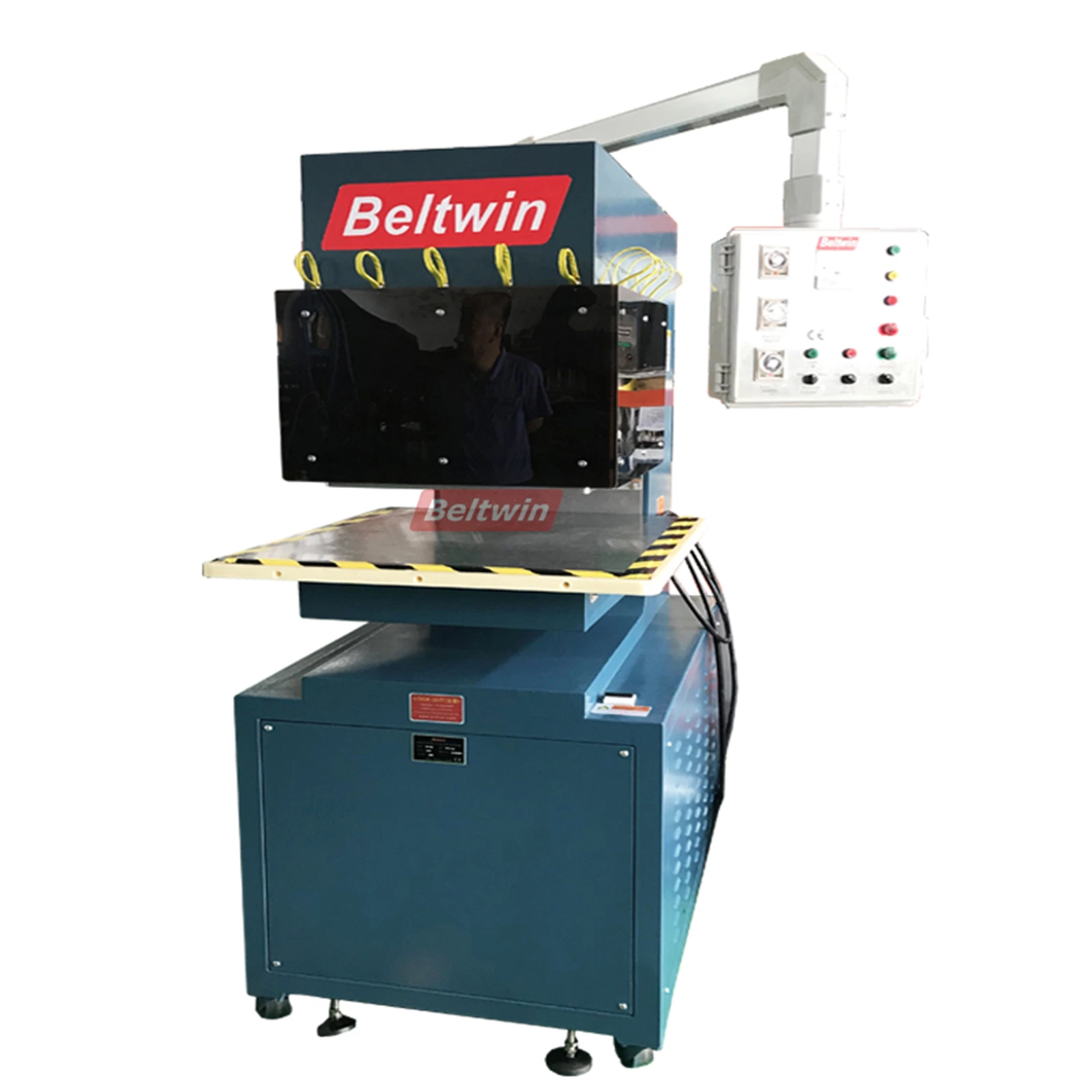

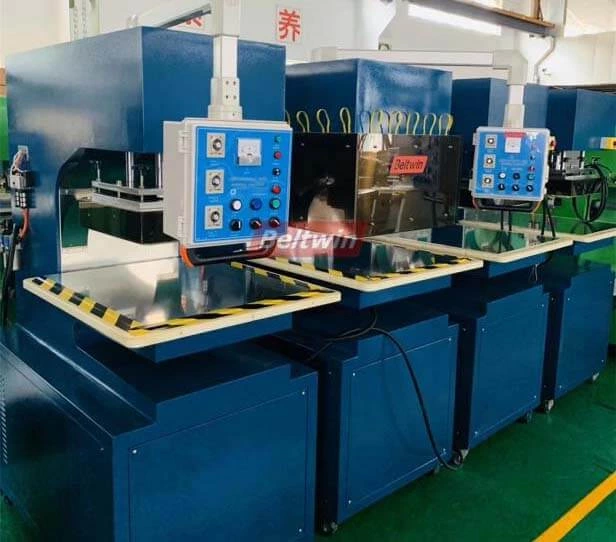

Высокочастотный сварочный аппарат QA-1000 для ременных V-образных направляющих/накладок/боковин, высокочастотный сварочный аппарат, частотный сварочный аппарат, аппарат для сварки ПВХ-клещей, аппарат для сварки боковых конвейерных лент, аппарат для сварки ПВХ-лент

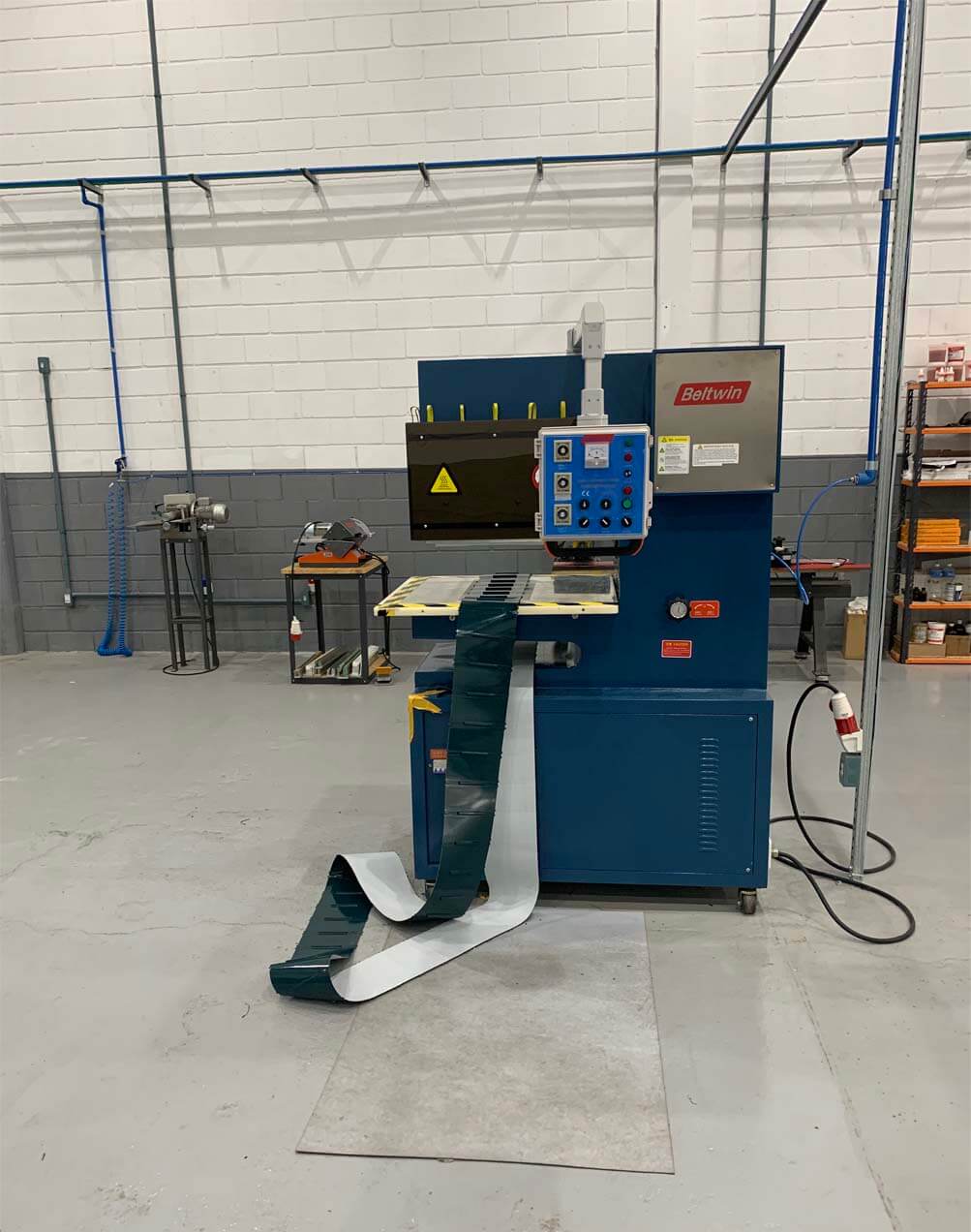

Высокочастотный сварочный аппарат Beltwin используется для изготовления различных планок, ступеней и боковин, что позволяет легко изготавливать их.

Высокочастотная сварка (ВЧ) или радиочастотная сварка (РЧ) — это соединение материалов ПВХ/ПУ путем подачи ВЧ-энергии в форме электромагнитного поля и давления на поверхность конвейерной ленты ПВХ/ПУ.

Спецификация

Мощность машины: 10 кВт
Размер верхней плиты: 500*400 мм
Размер нижней пластины: 700*800 мм
лина сварки: планка/боковая стенка/V-образная направляющая 500~600 мм за один раз
Рабочее напряжение: 380 В 3 фазы (другое напряжение доступно по запросу)
Входная мощность: 16 кВА
Рабочая частота: 27,12 МГц
С серьезной защитой: Защита от токов, искробезопасность и аварийное торможение.
Автоматизированные циклы высокочастотной сварки
Пневматическая подъемная система
Простота настройки и эксплуатации
Полностью ВЧ-экранировано, вся машина под защитой.
Высококачественная вакуумная лампа, произведенная в Китае
Для различных толщин материала и высот шипов/боковин до 120 мм

Особенность

Универсальный для Т-образных, Х-образных, L-образных, боковых, профильных, V-образных направляющих и т. д.
Глубокая и широкая канавка, удобная для сварки больших площадей.
Использование высокочувствительного искрозащитного устройства для предотвращения повреждения формы.
Длина сварки может быть увеличена до 700 мм и более за один раз.
Европейская модель квадратной высокочастотной вибрационной коробки, более стабильная на выходе.

Модель	QA-1000	QA-1000H	QA-2000
Власть	10KW	10KW	13KW
Размер верхней нагревательной пластины	500*400mm	650*500mm	800*400mm
Размер нижней нагревательной пластины	700*800mm	700*1200mm	600*1500mm
Ширина ремня	Нет ограничений	1050mm	1350mm
Максимальная длина шипа	500mm	800mm	1000mm
Максимальная длина боковой стенки	500mm	500mm	500mm
Система управления	Коробка управления рокером	Кулисный блок управления или индивидуальный блок управления	Индивидуальный блок управления
Режим регулировки тока	Вращающиеся ручки регулируются	Вращающиеся ручки с регулировкой или электрической регулировкой	Электрически регулируемый

Нижняя нагревательная плита имеет размеры 700x800 мм и позволяет сваривать за один раз планку или боковину длиной 500 мм.

Знак безопасности

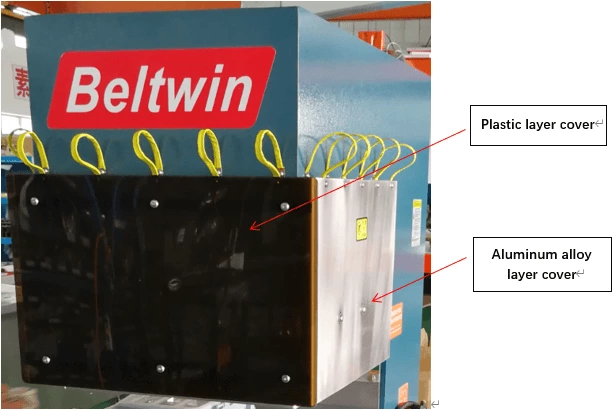

Защитная крышка

Защитный кожух обеспечивает дополнительную защиту. Ограждает оператора от поражения электрическим током и изолирует излучение. Машина начнет работать только после того, как будет закрыт кожух. Конструкция выполнена из двухслойного материала: алюминиевого сплава и пластика.

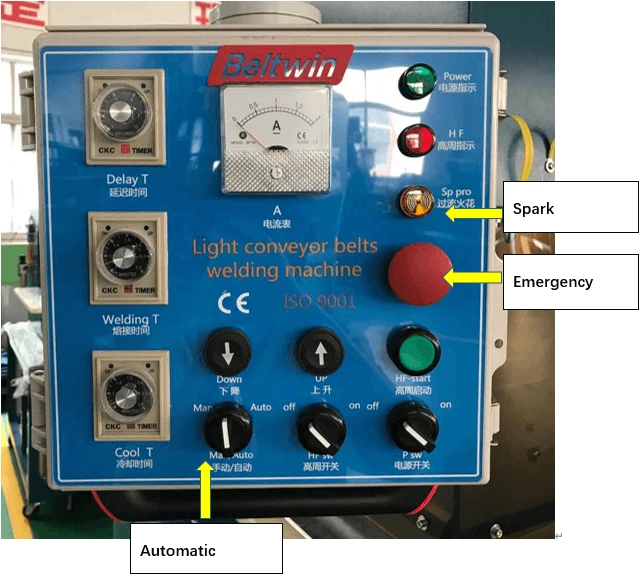

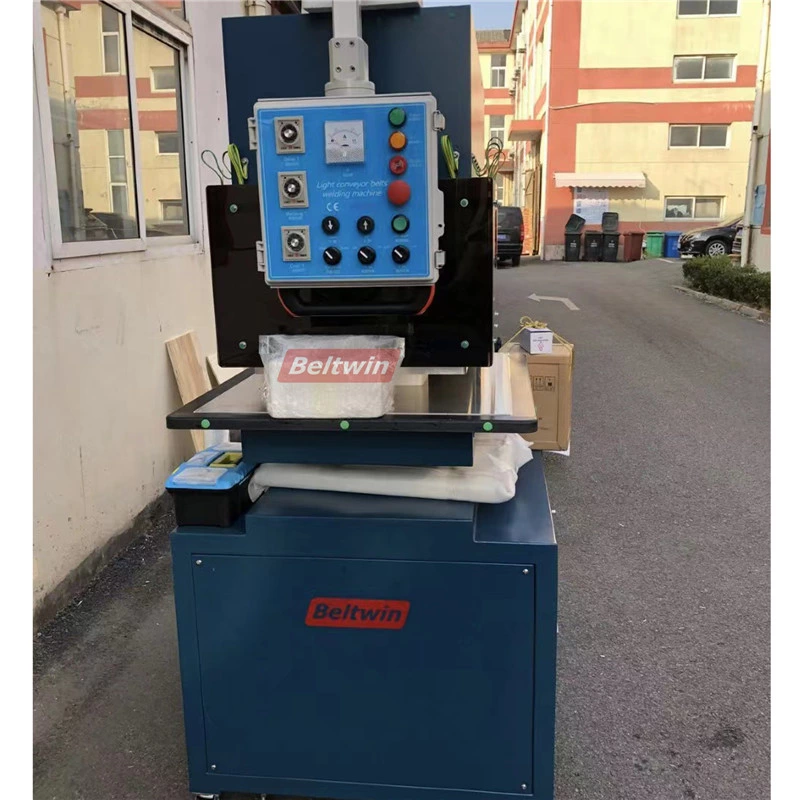

Панель управления

Для шипов и боковин толщиной 3 мм

Время задержки: установите на 3 с.
Время сварки: 50 с (время можно регулировать в зависимости от реального случая, когда материал слишком толстый или слишком тонкий, медленно с интервалом в 5 с)
Время охлаждения: 45 с
Время нарастания: 3 с
Контр: 0,5–0,6 для шипов и боковин из ПВХ, 0,8–1,0 для шипов и боковин из ПУ.

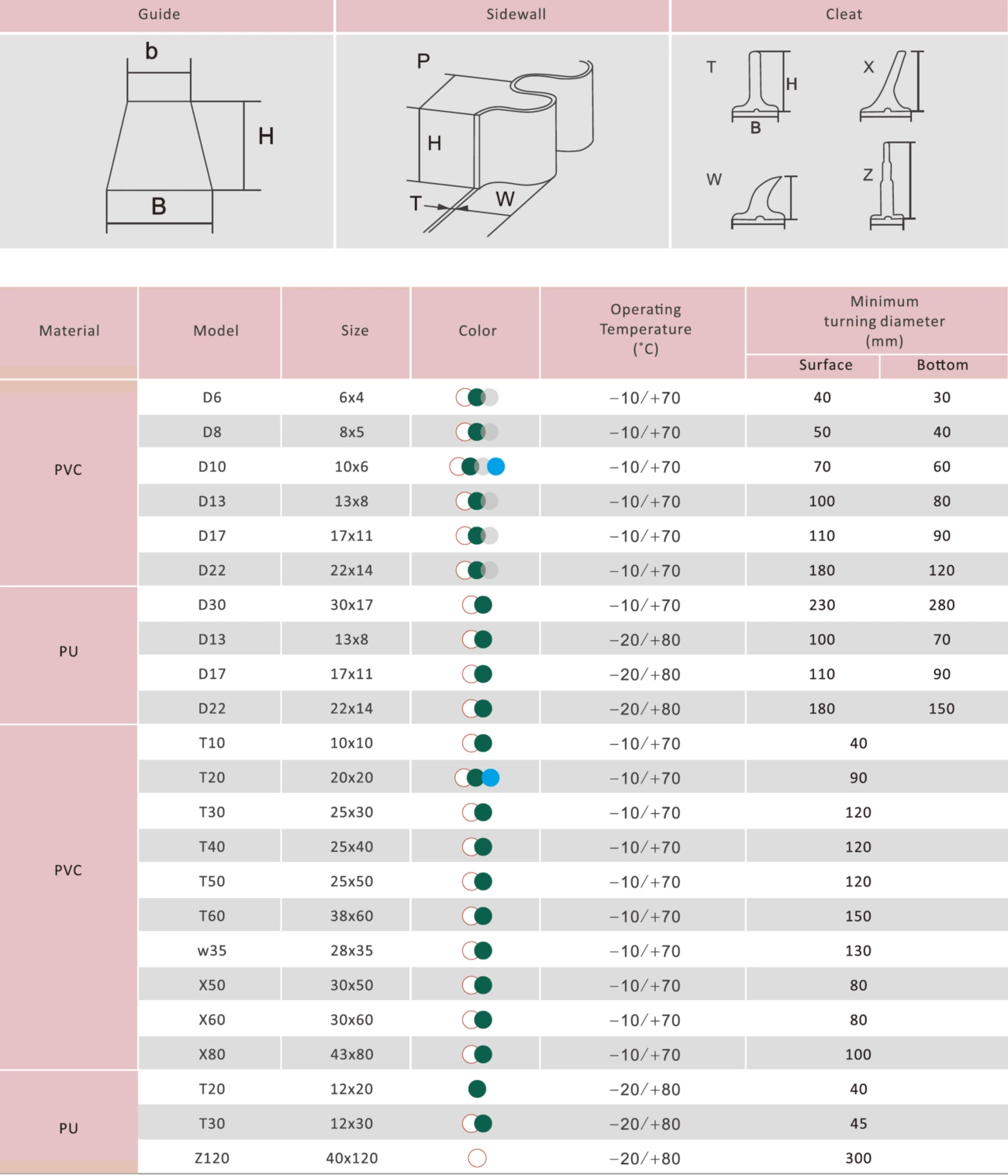

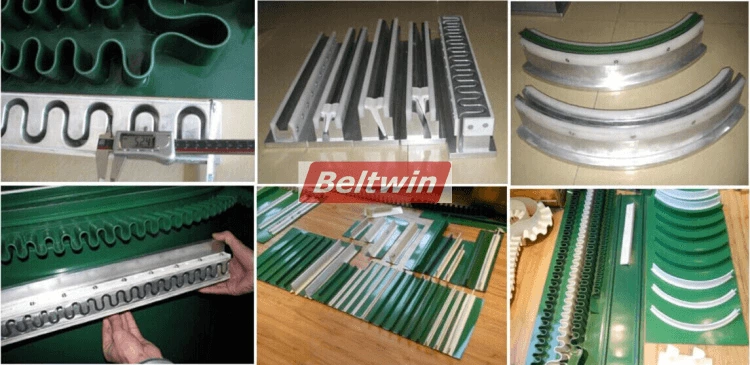

Профильные формы

Для выполнения сварочных работ ВЧ-машине необходима форма. Что касается формы, мы предлагаем несколько стандартных размеров по вашему выбору. Стандартная длина формы составляет 500 мм.
