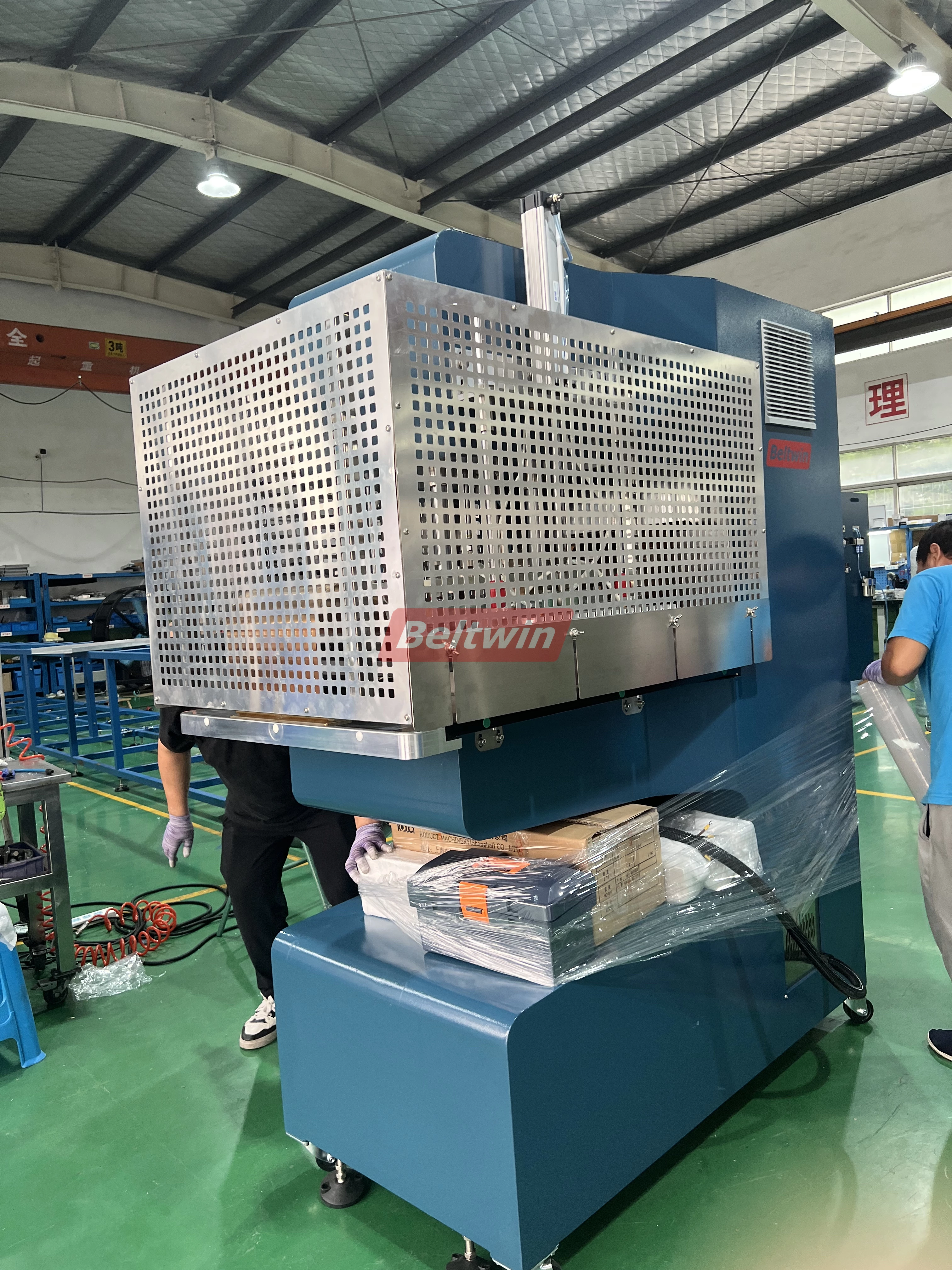

PortuguêsВысокочастотный сварочный аппарат QA-2000 для ПВХ/ПУ ленточных зажимов, V-образных направляющих, боковин
Высокочастотный сварочный аппарат для ленточной сварки, используемый для сварки Т-образных и Х-образных профилей, боковин и направляющих.
Высокочастотный сварочный аппарат BELTWIN используется для изготовления различных планок, ступеней и боковин, что позволяет легко выполнять работы.
Наш высокочастотный сварочный аппарат специально создан для конвейерных лент, изготовленных из ПВХ и ТПУ, конвейерных лент, Т-образных и сборных профилей, боковин.
Спецификация
- Мощность машины: 13 кВт
- Размер верхней плиты: 700*400 мм
- Размер нижней пластины: 1500*600 мм
- Максимальная ширина ленты: 1350 мм
- Длина сварки: длина планки 1000 мм / боковая стенка 500 мм для ленты шириной 800–850 мм
- Рабочее напряжение: 380 В 3 фазы (другое напряжение доступно по запросу)
- Входная мощность: 20 кВА (Трансформатор с медным сердечником)
- Защитный кожух: нержавеющая сталь + алюминиевая рама (цилиндровый привод)
- С серьезной защитой: защита от сопротивления току, электронная защита от искр и защита от аварийного торможения.

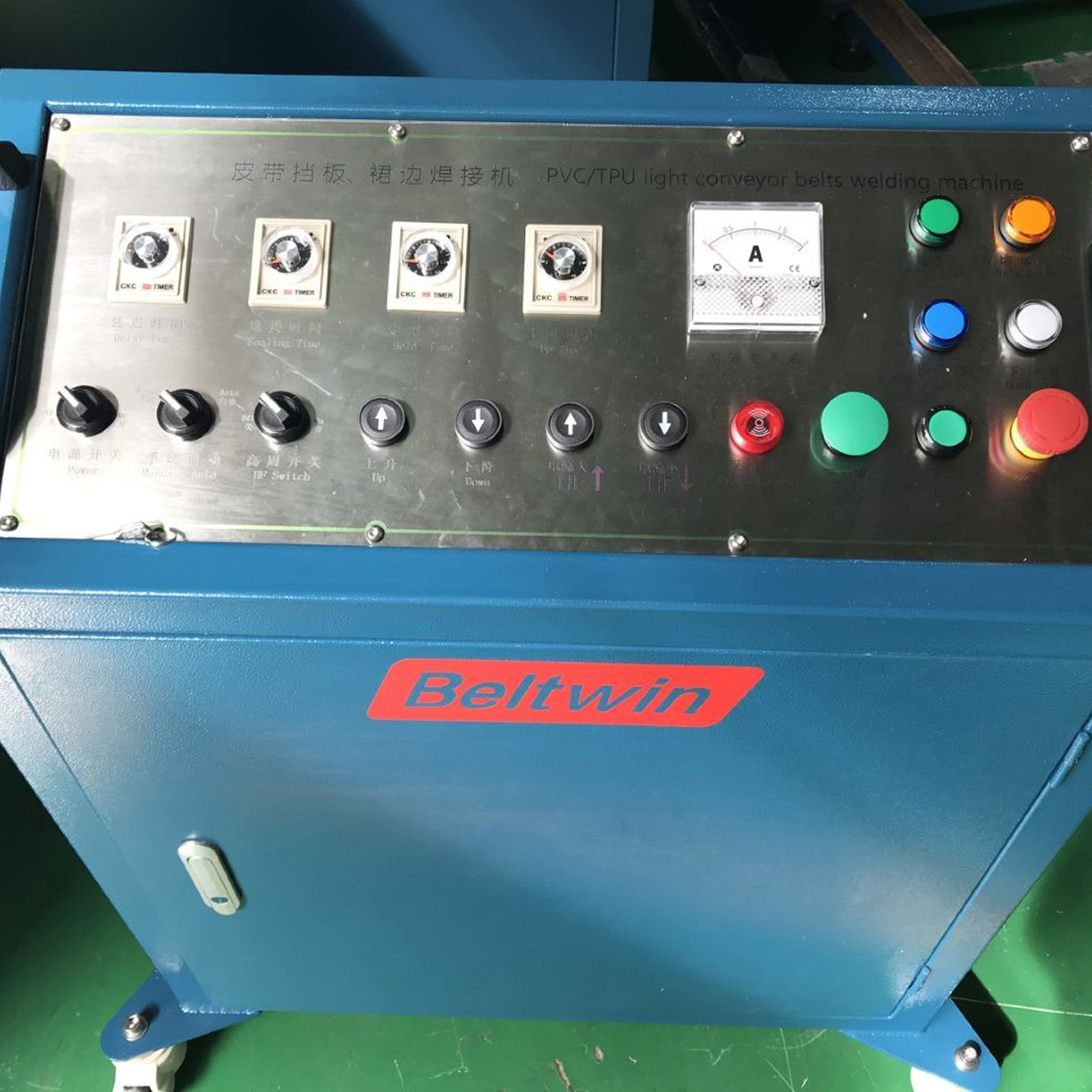

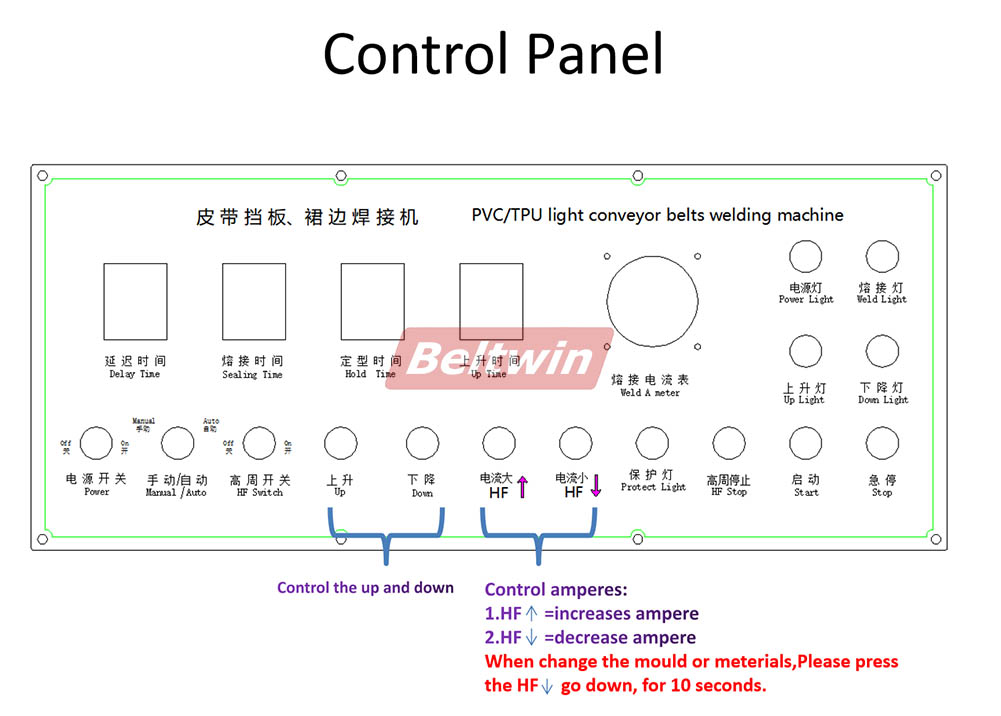

- Индивидуальный блок управления
- Автоматизированные циклы высокочастотной сварки
- Пневматическая подъемная система
- Высококачественная вакуумная лампа: сделано в Китае
- Для различных толщин материала и высот шипов/боковин до 120 мм
Особенность:
- Универсальный для Т-образных, Х-образных, L-образных, боковых, профильных, V-образных направляющих и т. д.
- Глубокая и широкая канавка, удобная для сварки больших площадей.
- Европейская модель квадратной высокочастотной вибрационной коробки, более стабильная на выходе.
- Режим регулировки тока: электрически регулируемый
- Простота настройки и эксплуатации
| Модель | QA-1000 | QA-1000H | QA-2000 |
| Власть | 10KW | 10KW | 13KW |
| Размер верхней нагревательной пластины | 500*400mm | 650*500mm | 800*400mm |
| Размер нижней нагревательной пластины | 700*800mm | 700*1200mm | 600*1500mm |
| Ширина ремня | Нет ограничений | 1050mm | 1350mm |
| Максимальная длина шипа | 500mm | 800mm | 1000mm |
| Максимальная длина боковой стенки | 500mm | 500mm | 500mm |
| Система управления | Коробка управления рокером | Кулисный блок управления или индивидуальный блок управления | Индивидуальный блок управления |
| Режим регулировки тока | Вращающиеся ручки регулируются | Вращающиеся ручки с регулировкой или электрической регулировкой | Электрически регулируемый |

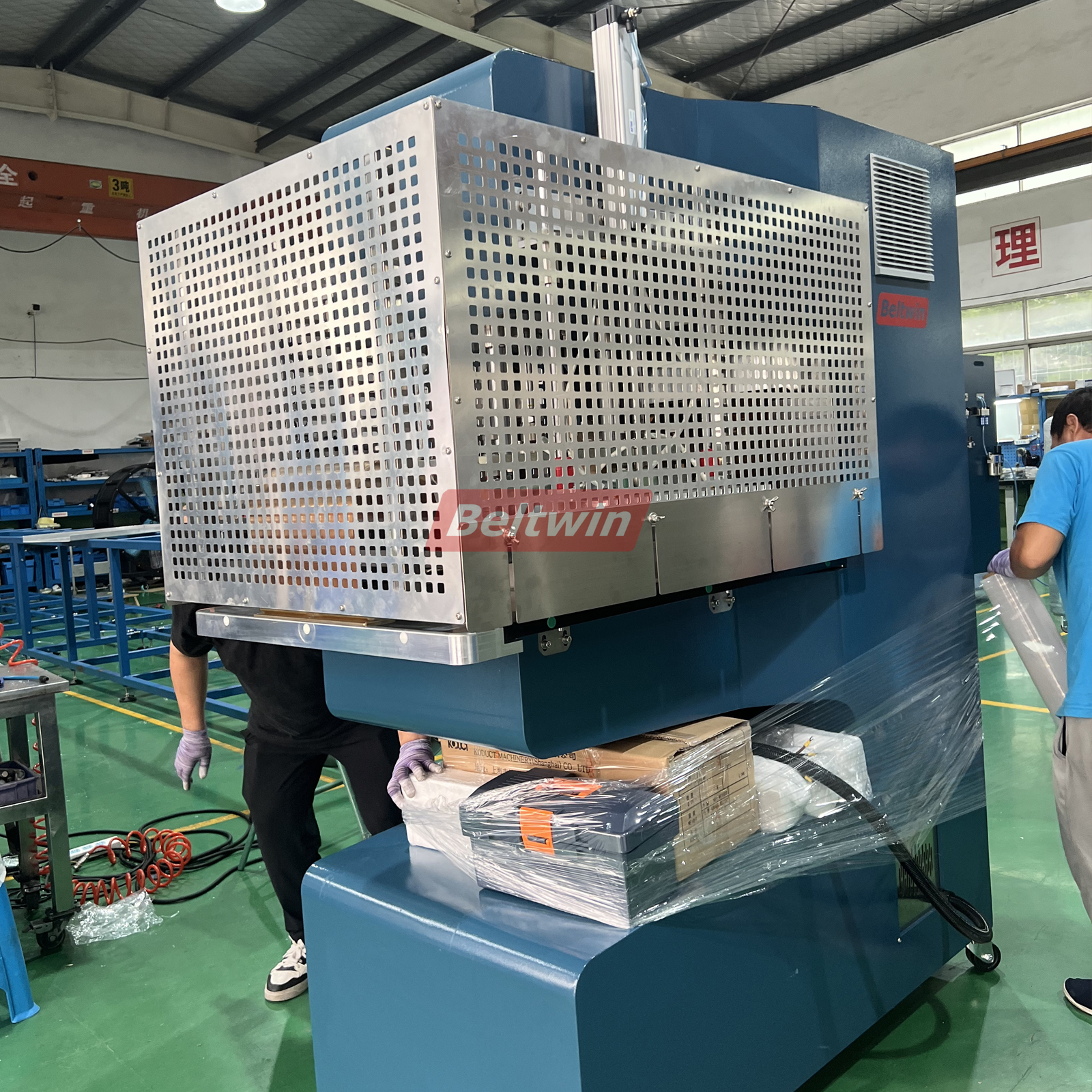

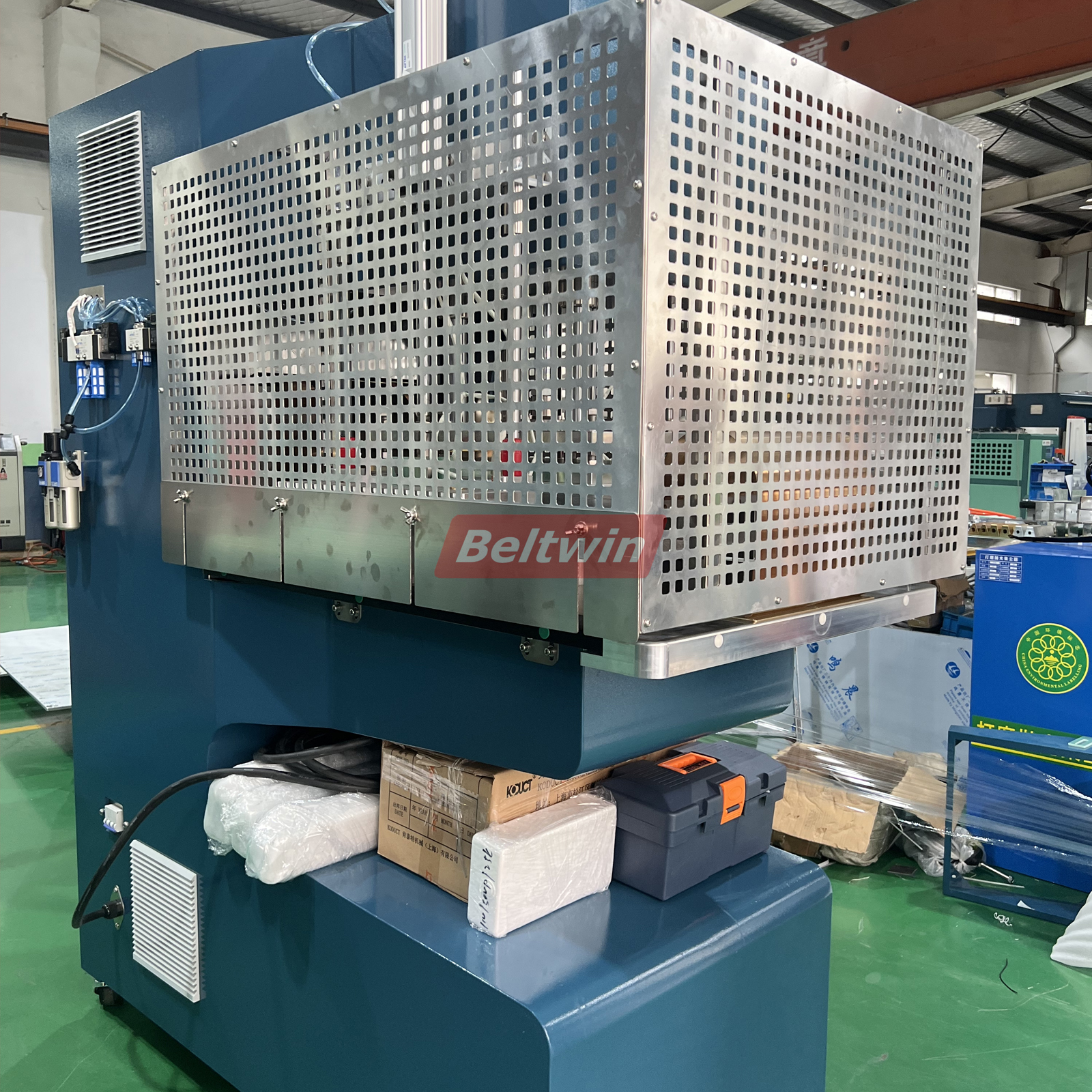

Фотографии для высокочастотной машины

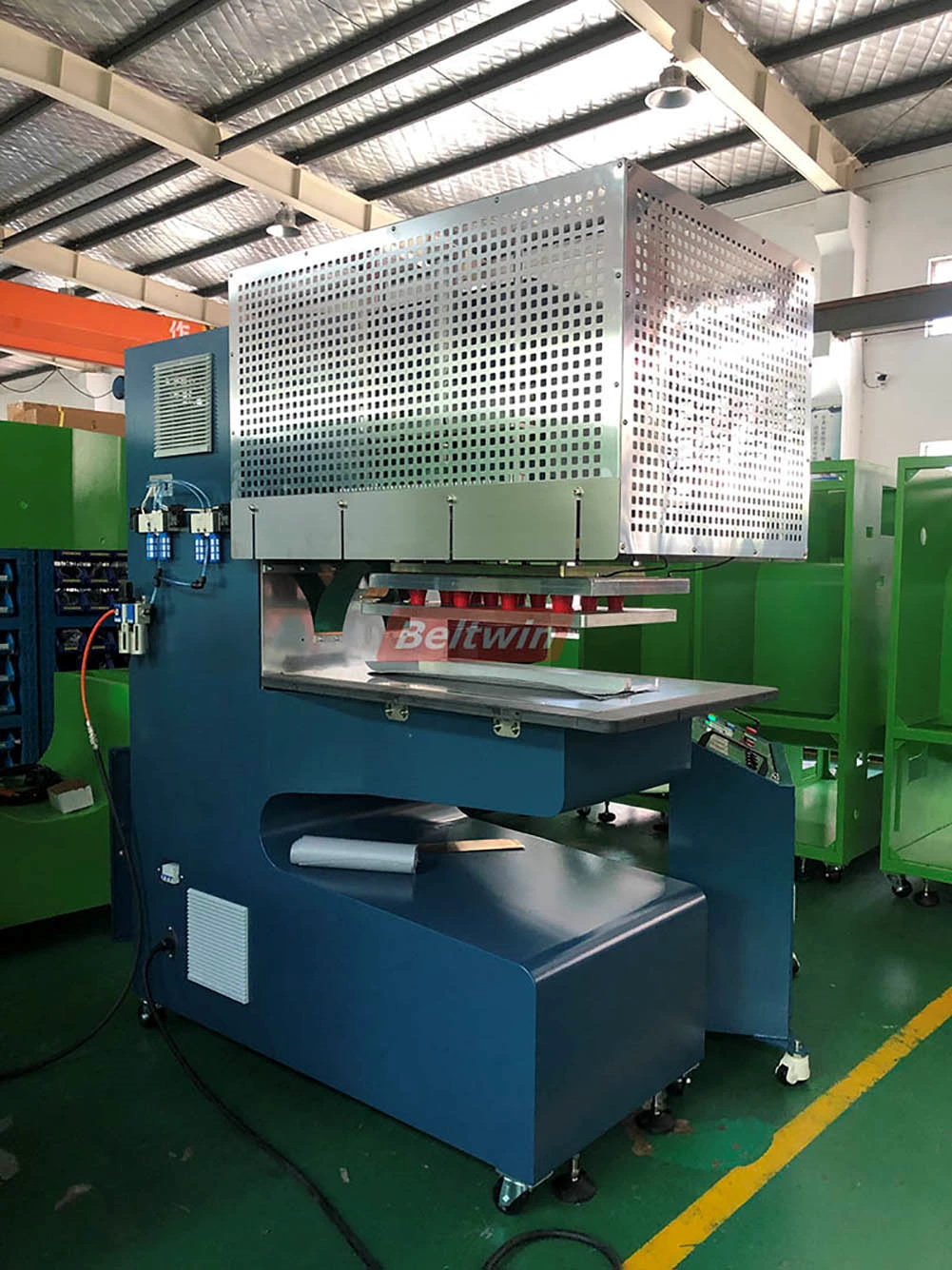

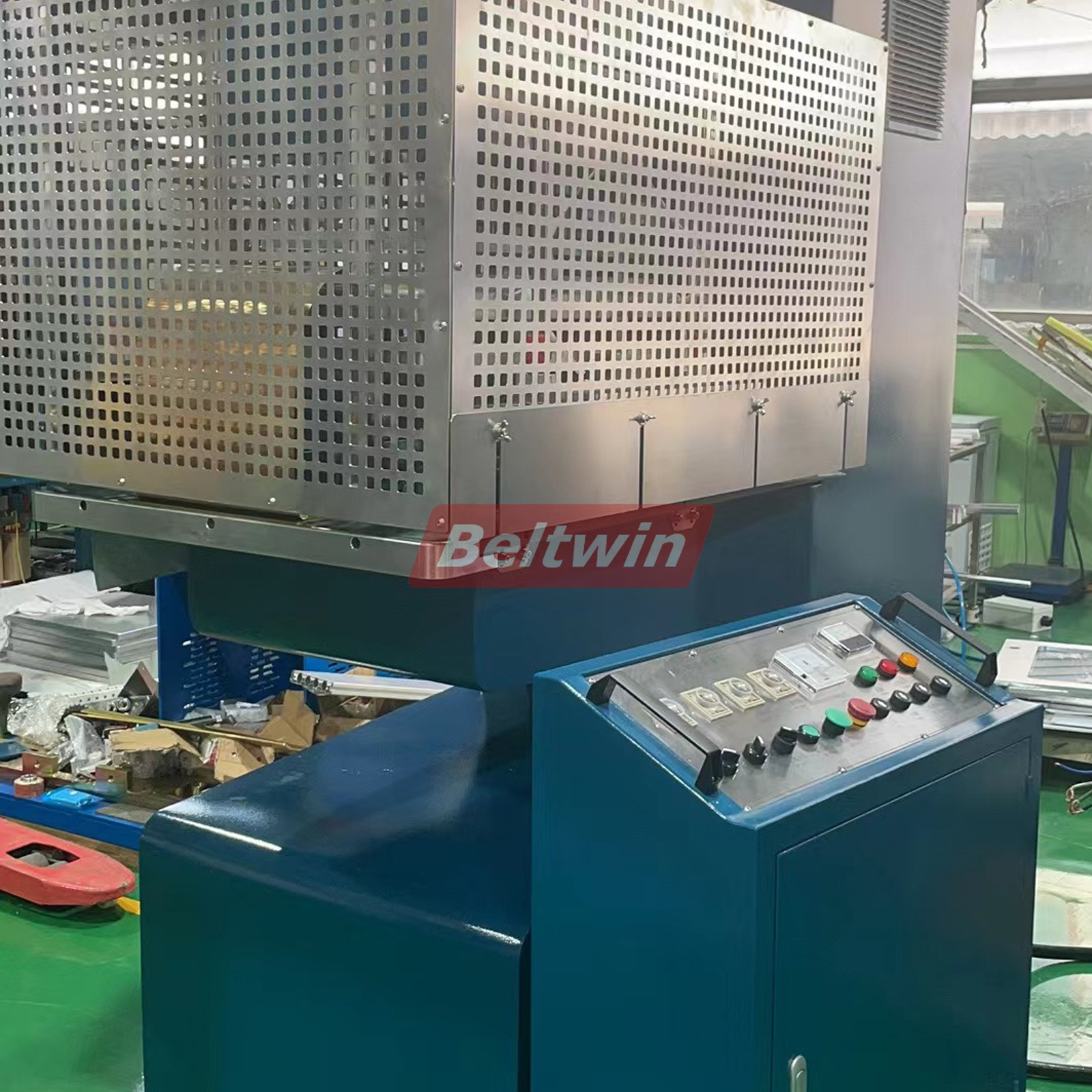

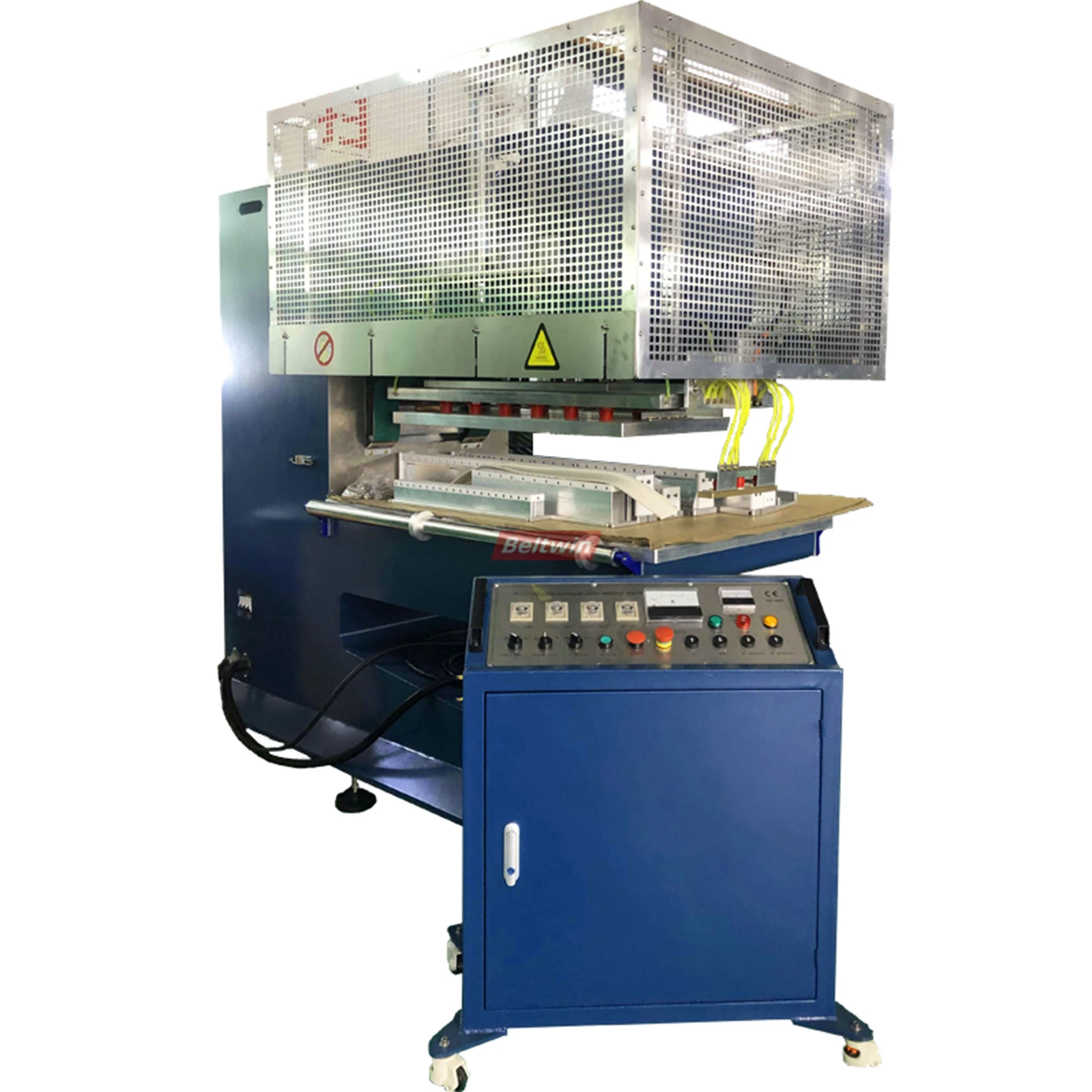

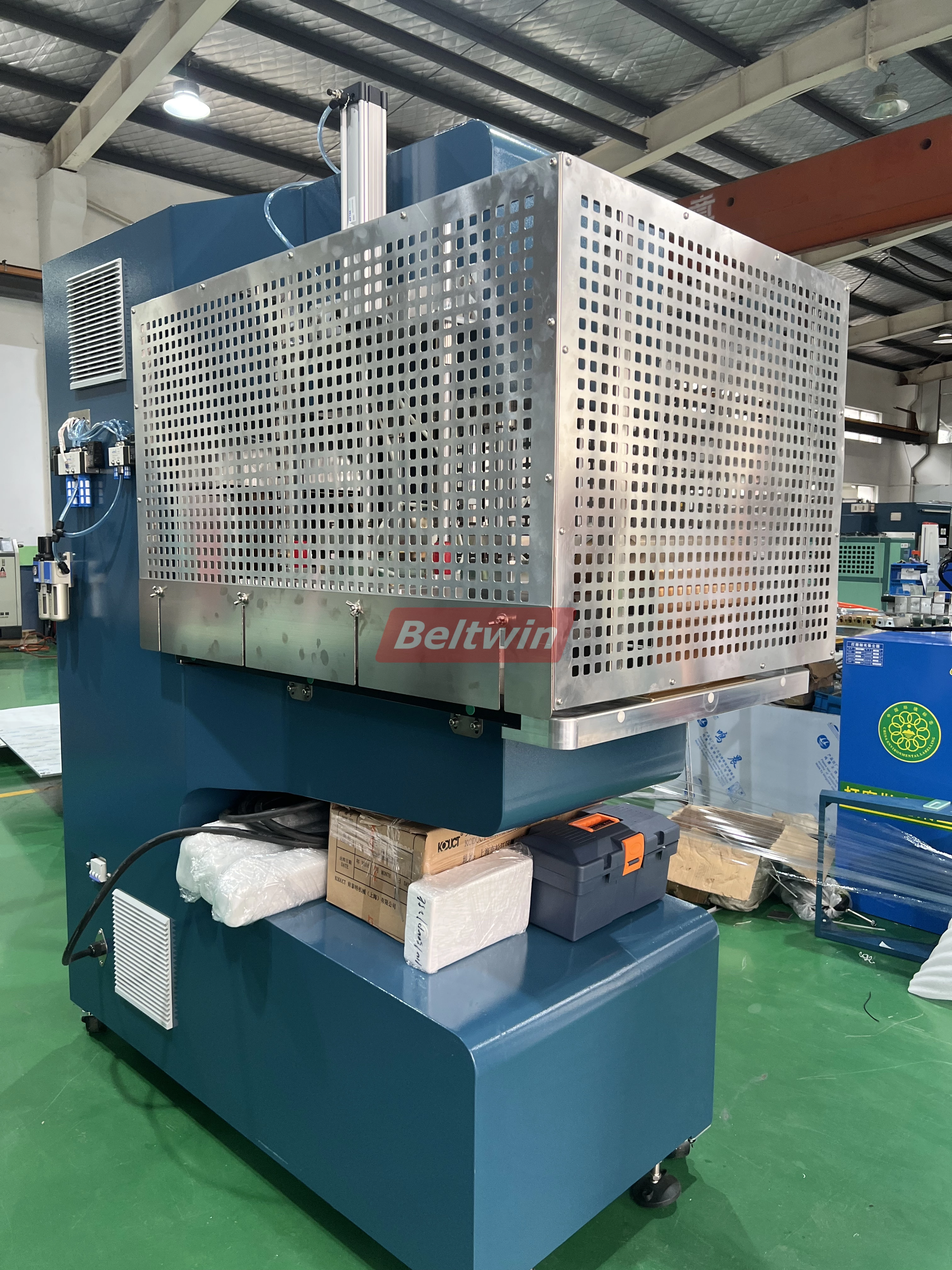

Высокочастотная машина мощностью 13 кВт с подвижным блоком управления:
Возможна сварка клиньев длиной до 1000 мм, боковин толщиной 500 мм для ленты шириной 800–850 мм.
Преимущества:
- 15 лет длительного срока службы

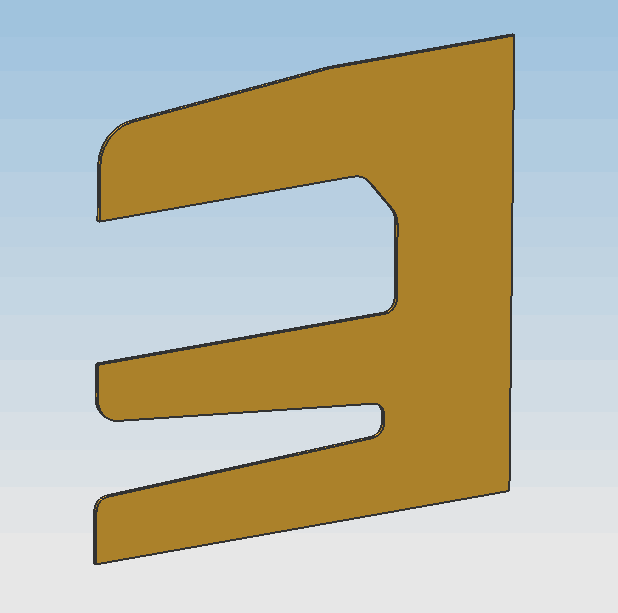

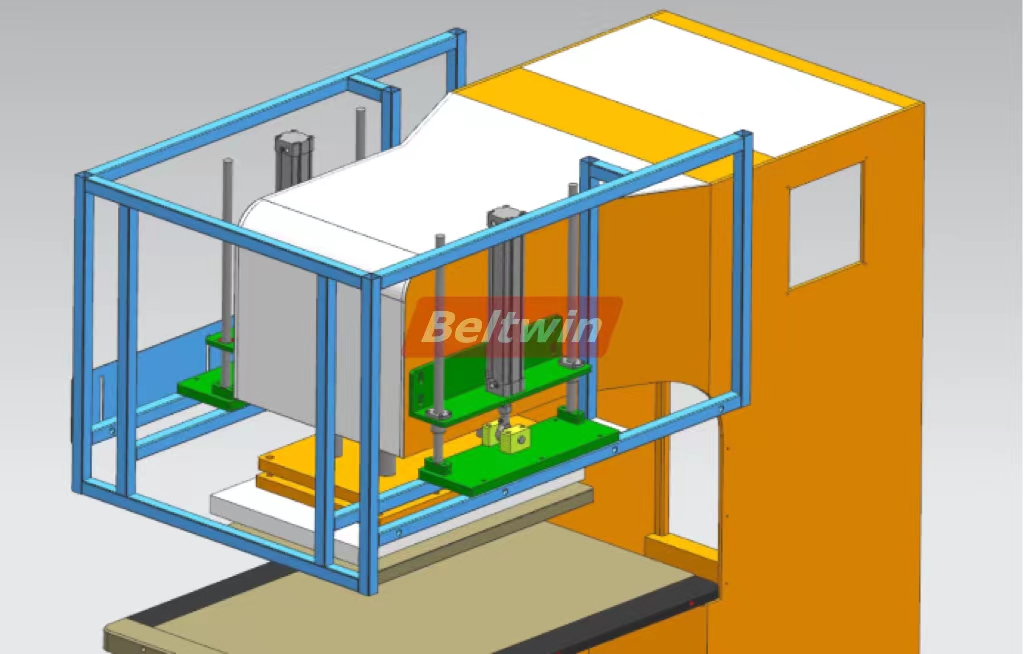

- Надёжная конструкция станка, поперечный профиль без сварки и болтов. Вырезан из цельного металлического листа. Обеспечивает длительный срок службы.
- Стабильный высокочастотный выходной сигнал колебаний
- Чувствительная защита от искр
- Быстрый предварительный нагрев и стабильный нагрев,
- Эффективное экранирование высокочастотной выходной мощности
- Защита от сверхтоков
- Быстрый предварительный нагрев и стабильный нагрев, применимый для сварки на больших площадях, снижают выходную высокочастотную мощность не менее чем на 30%.
- Область применения: сварка боковин, шипов, обжимных соединений и направляющих.
- Сертификация CE и мониторинг безопасности по стандартам ЕС
- Предоставляем профессиональную техническую поддержку и послепродажное обслуживание в установленные сроки.
Знак безопасности
Для шипов и боковины толщиной 3 мм:
- Время задержки: установите на 3 с.
- Время сварки: 50 с
- (Вы можете отрегулировать время в соответствии с реальным случаем, когда материал слишком толстый или слишком тонкий, медленно, с интервалом в 5 секунд)
- Время охлаждения: 45 с
- Время нарастания: 3 с
- Контр: 0,5–0,6 для шипов и боковин из ПВХ, 0,8–1,0 для шипов и боковин из ПУ.

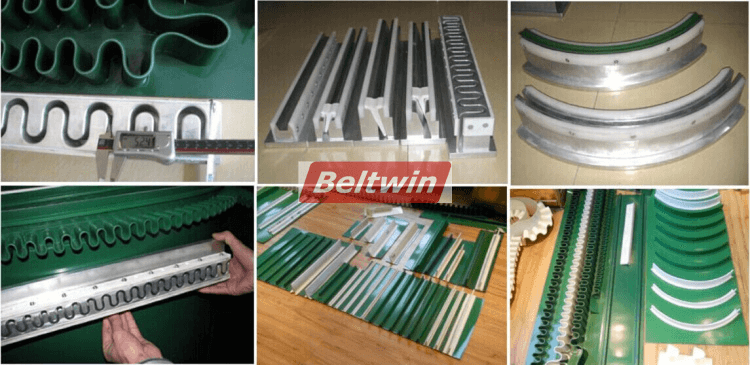

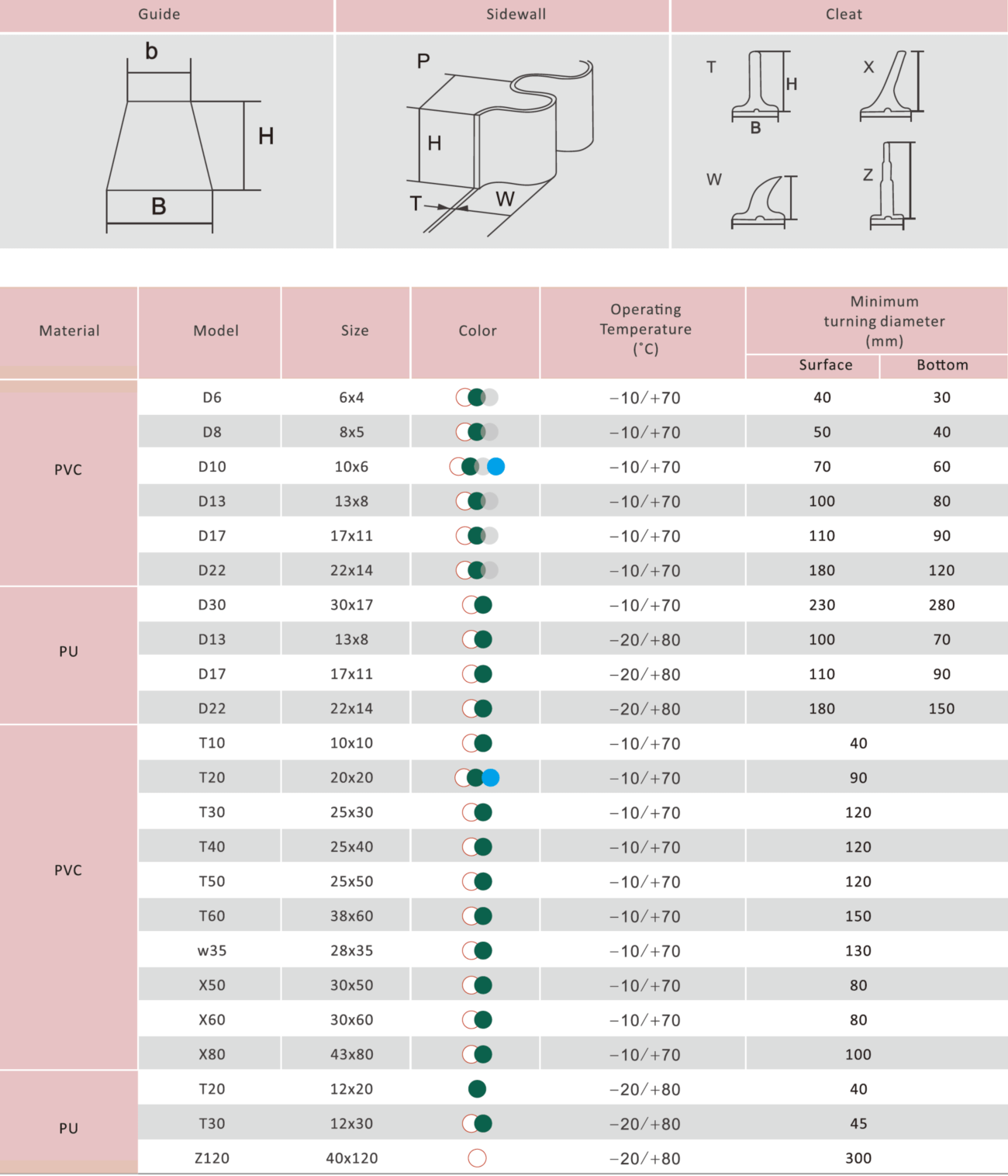

Профильные формы
Для выполнения сварочных работ ВЧ-машине необходима форма. Что касается формы, мы предлагаем несколько стандартных размеров по вашему выбору. Стандартная длина формы составляет 500 мм.
