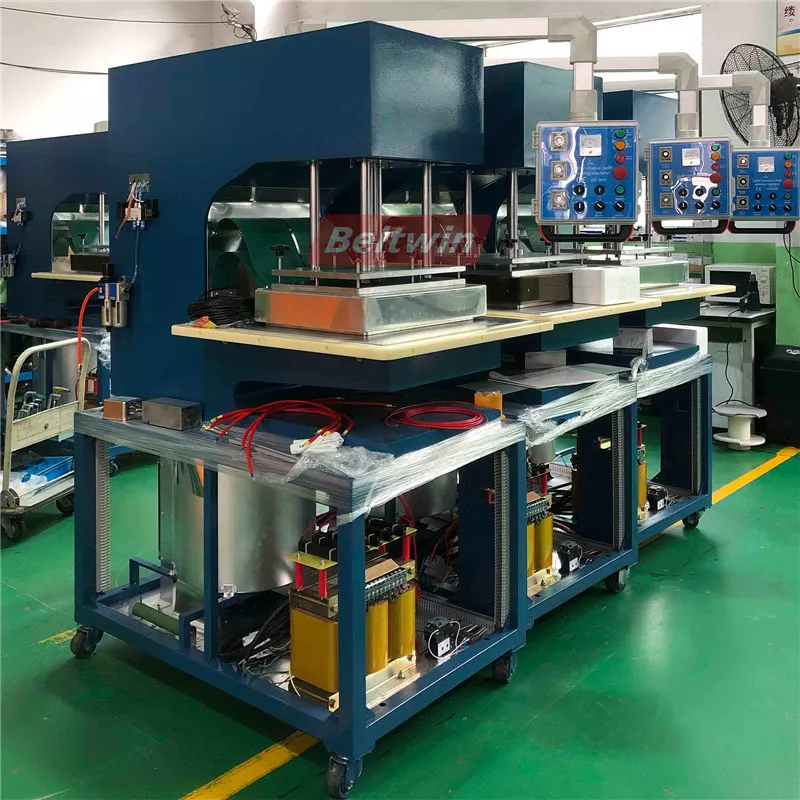

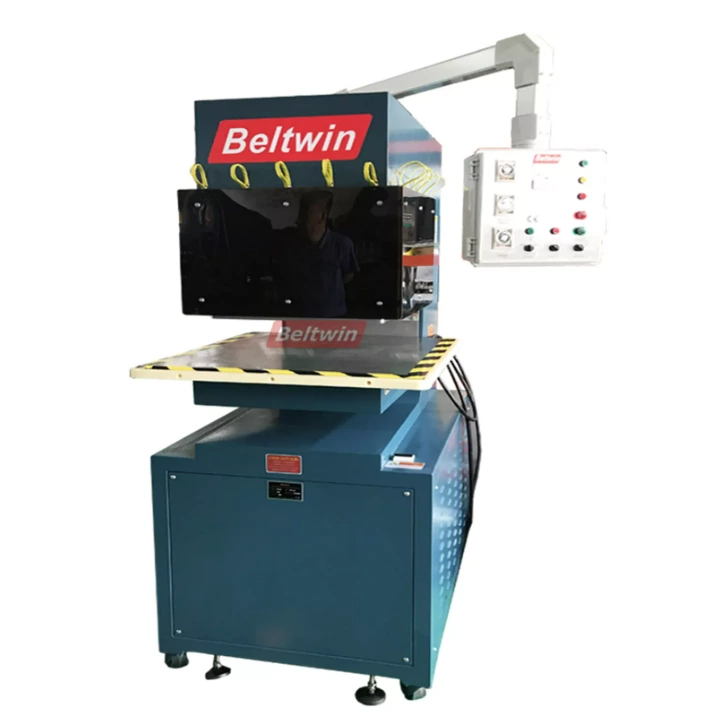

PortuguêsВысокочастотный сварочный аппарат QA-1000H для ременных V-образных направляющих/накладок/боковин
Высокочастотный сварочный аппарат Beltwin используется для изготовления различных планок, ступеней и боковин, что позволяет легко изготавливать их.
Высокочастотная сварка (ВЧ) или радиочастотная сварка (РЧ) — это соединение материалов ПВХ/ПУ путем подачи ВЧ-энергии в форме электромагнитного поля и давления на поверхность конвейерной ленты ПВХ/ПУ.
Спецификация
- Мощность машины: 10 кВт
- Размер верхней плиты: 650*500 мм
- Размер нижней пластины: 700*1200 мм
- Длина сварки: планка/боковая стенка/V-образная направляющая 500~600 мм за один раз (Для формы-клипсы максимальная длина может составлять 800 мм.)
- Рабочее напряжение: 380 В 3 фазы (другое напряжение доступно по запросу)
- Входная мощность: 16 кВА
- Рабочая частота: 27,12 МГц
- С серьезной защитой: Защита от токов, искробезопасность и аварийное торможение.
- Автоматизированные циклы высокочастотной сварки
- Пневматический подъемная система
- Простота настройки и эксплуатации
- Полностью ВЧ-экранировано, вся машина под защитой.
- Высококачественная вакуумная лампа, произведенная в Китае.
- Для различных толщин материала и высот шипов/боковин до 120 мм
Особенность
- Универсальный для Т-образных, Х-образных, L-образных, боковых, профильных, V-образных направляющих и т. д.
- Глубокая и широкая канавка, удобная для сварки больших площадей.
- Использование высокочувствительного искрозащитного устройства для предотвращения повреждения формы.
- Длина сварки может быть увеличена до 800 мм и более за один раз.
- Европейская модель квадратной высокочастотной вибрационной коробки, более стабильная на выходе.
- Режим настройки тока: Вращающиеся ручки с регулировкой или электрической регулировкой
| Модель | QA-1000 | QA-1000H | QA-1300 |
| Власть | 10KW | 10KW | 13KW |
| Размер верхней нагревательной пластины | 500*400mm | 650*500mm | 700*400mm |
| Размер нижней нагревательной пластины | 700*800mm | 700*1200mm | 600*1500mm |
| Ширина ремня | No limited | 1050mm | 1350mm |
| Максимальная длина шипа | 500mm | 800mm | 1000mm |
| Максимальная длина боковой стенки | 500mm | 500mm | 500mm |
| Система управления | Коробка управления рокером | Кулисный блок управления или индивидуальный блок управления | Индивидуальный блок управления |
| Режим регулировки тока | Вращающиеся ручки регулируются | Вращающиеся ручки с регулировкой или электрической регулировкой | Электрически регулируемый |
Нижняя нагревательная плита имеет размеры 700x1200 мм, обычно позволяет сваривать заготовки длиной 500 мм (максимальная длина свариваемых заготовок — 800 мм).

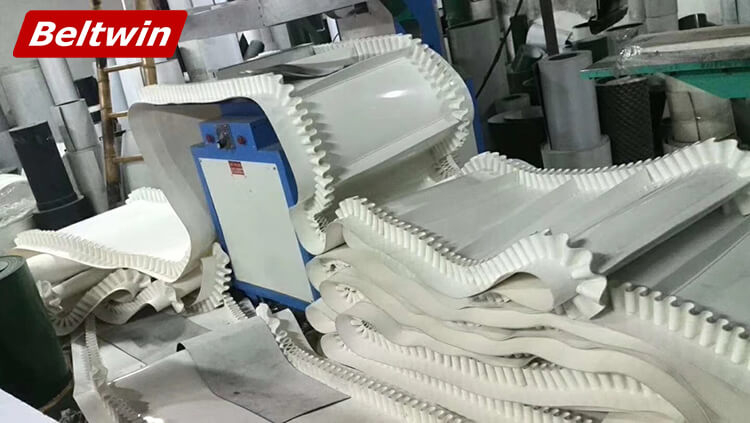

сварная боковая стенка длиной 500 мм для ленты шириной 600–650 мм

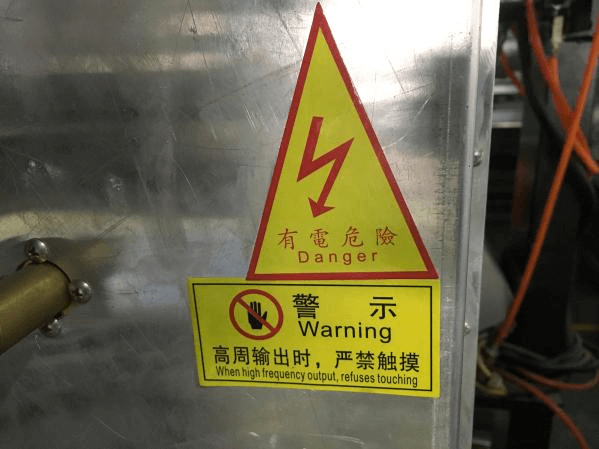

Знак безопасности

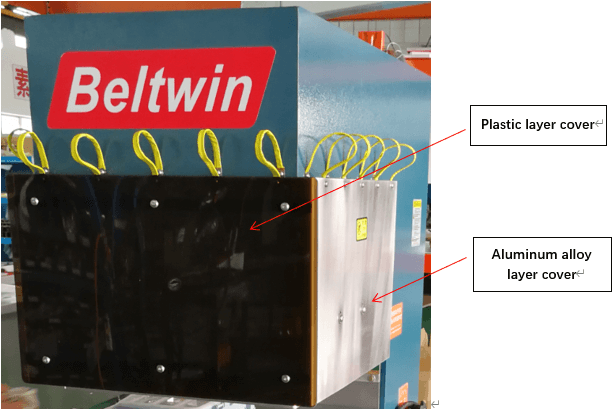

Защитная крышка
Защитный кожух обеспечивает дополнительную защиту. Ограждает оператора от поражения электрическим током и изолирует излучение. Машина начнет работать только после того, как будет закрыт кожух. Конструкция выполнена из двухслойного материала: алюминиевого сплава и пластика.

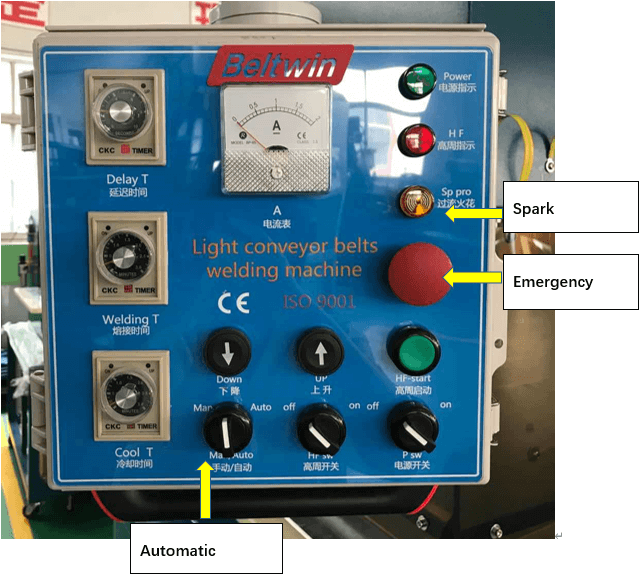

Панель управления
Для шипов и боковин толщиной 3 мм
- Время задержки: установите на 3 с.
- Время сварки: 50 с (можно отрегулировать время в соответствии с реальным случаем, когда материал слишком толстый или слишком тонкий, медленно с интервалом в 5 с)
- Время охлаждения: 45 с
- Время нарастания: 3 с
- Контр: 0,5–0,6 для шипов и боковин из ПВХ, 0,8–1,0 для шипов и боковин из ПУ.

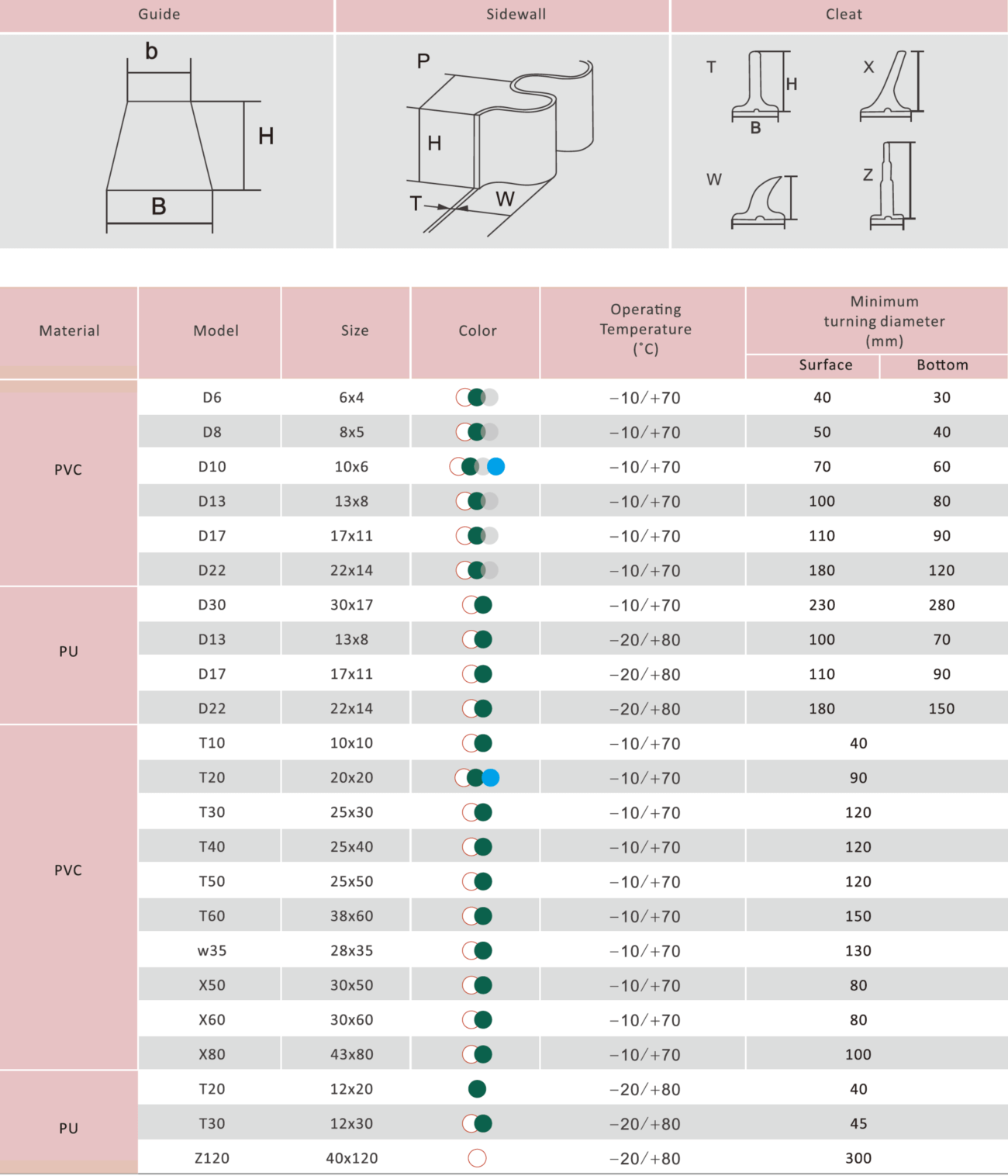

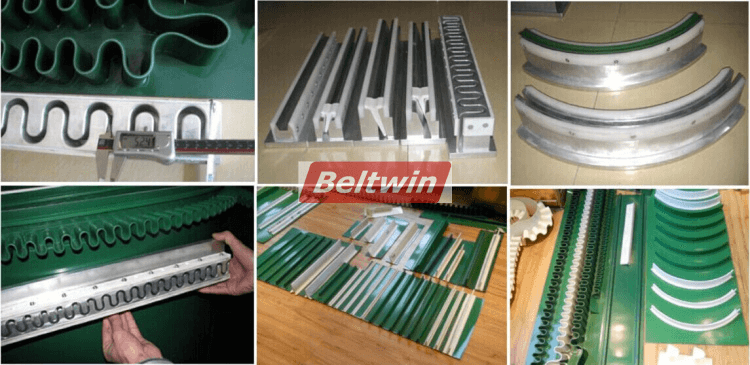

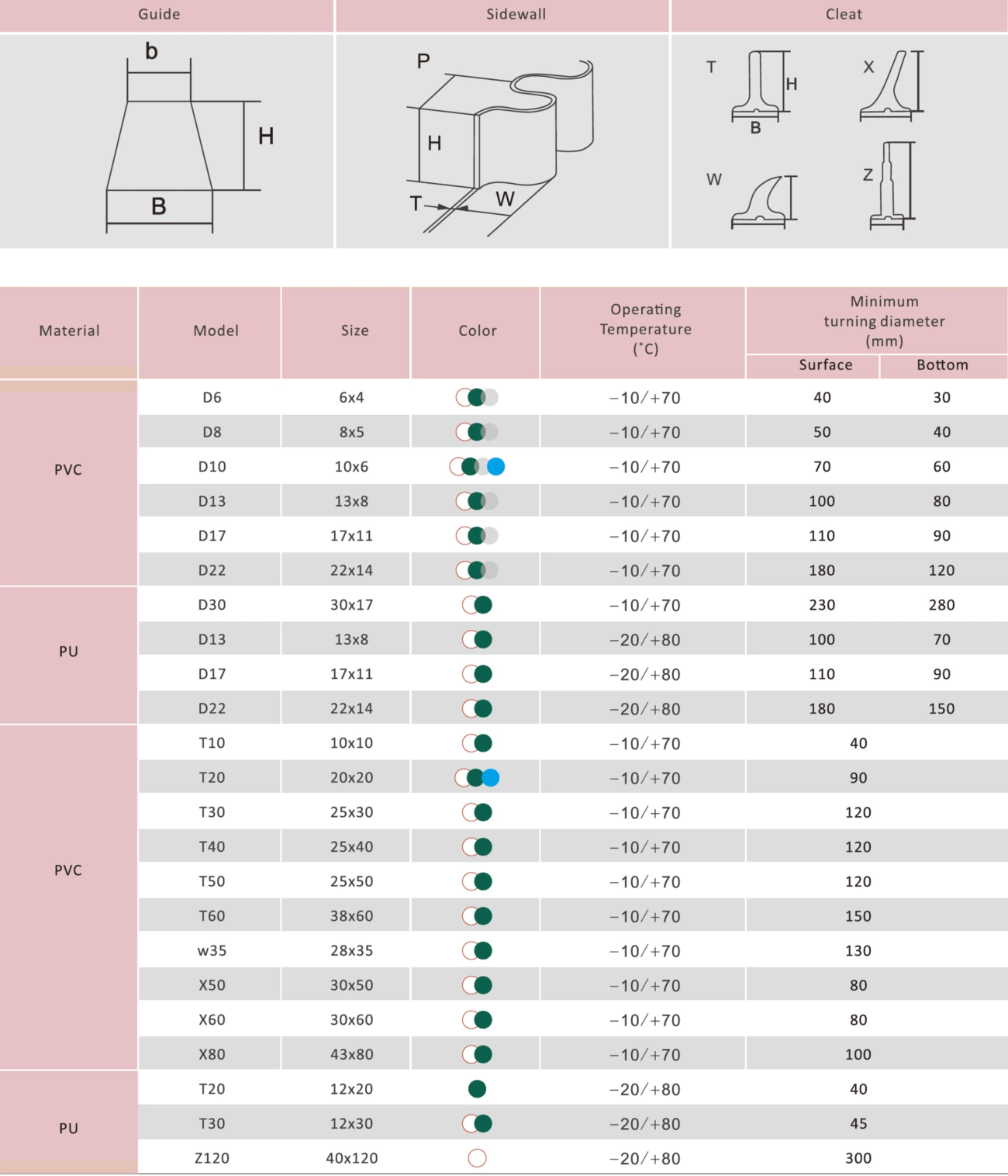

Профильные формы
Для выполнения сварочных работ ВЧ-машине необходима форма. Что касается формы, мы предлагаем несколько стандартных размеров по вашему выбору. Стандартная длина формы составляет 500 мм.
